Ako môže ponorné čerpadlo s axiálnym prietokom typu sane transformovať veľkoobjemové projekty vodného hospodárstva

Ako profesionálny výrobca a dodávateľ čerpadiel v Číne,KairunposkytujePonorné axiálne prietokové čerpadlo typu sanepre náročné aplikácie na prečerpávanie vody, kde je nevyhnutný vysoký prietok, nízke požiadavky na dopravnú výšku a zjednodušená inštalácia. Toto riešenie, navrhnuté s integrovanou konštrukciou čerpadla a motora a základňou typu saní, podporuje mestskú kanalizáciu, protipovodňovú ochranu, poľnohospodárske zavlažovanie a projekty na ochranu vody a zároveň pomáha znižovať zložitosť inštalácie a náklady na infraštruktúru.

Ponorné axiálne prietokové čerpadlo typu sane je navrhnuté tak, aby premiestňovalo veľké objemy vody pri relatívne nízkej dopravnej výške. Vďaka svojej konfigurácii ponoreného motora a nosnej konštrukcii sánkového typu je vhodný pre projekty, kde bežné inštalácie čerpadiel vyžadujú rozsiahle stavebné inžinierstvo alebo komplikované postupy zarovnávania. Táto príručka vysvetľuje princíp fungovania, kľúčové výhody, technické špecifikácie, typické aplikácie a úvahy pri výbere. Porovnáva tiež reprezentatívne modely, aby pomohla inžinierom, dodávateľom, obstarávacím tímom a vlastníkom projektov identifikovať zariadenia, ktoré zodpovedajú ich požadovanému prietoku, celkovej výške, napájaniu a prevádzkovému prostrediu.

Obsah

1. Čo je to ponorné axiálne prietokové čerpadlo typu sane?
2. Ako funguje čerpadlo?
3. Aké sú jeho hlavné výhody?
4. Aké technické špecifikácie by mali kupujúci porovnávať?
5. Kde sa dá toto čerpadlo použiť?
6. Ako si vyberiete správny model čerpadla?
7. Aké postupy inštalácie a údržby sú najdôležitejšie?
8. Často kladené otázky
9. Záver: Výber spoľahlivého riešenia na prenos vody

1. Čo je ponorné axiálne prietokové čerpadlo typu sane?

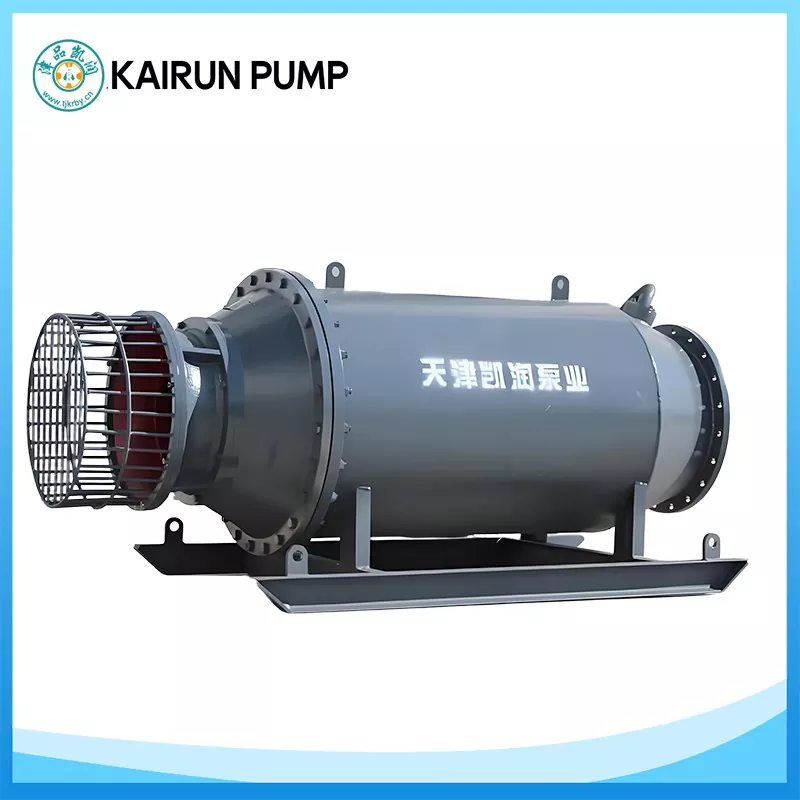

Ponorné axiálne prietokové čerpadlo typu sane je špecializovaná čerpacia jednotka, ktorá kombinuje hydrauliku s axiálnym prietokom, ponorný motor a opornú základňu v tvare saní. Je primárne určený pre aplikácie vyžadujúce značný pohyb vody bez vysokej výtlačnej výšky.

Na rozdiel od inštalácií, ktoré závisia od vyhradenej šachty čerpadla alebo trvalej, komplexnej štruktúry čerpacej stanice, konfigurácia typu saní ponúka flexibilnejší prístup k inštalácii. V závislosti od usporiadania miesta a konštrukcie zariadenia môže byť jednotka inštalovaná vodorovne alebo pod nakloneným uhlom, podľa požiadaviek výrobcu na inštaláciu.

Integrovaný dizajn je obzvlášť užitočný pre projekty zahŕňajúce kolísanie hladiny vody, obmedzený stavebný priestor, dočasné odvodnenie alebo renováciu existujúcich čerpacích zariadení.

Pre inžinierov a nákupné tímy je najdôležitejším hľadiskom, že čerpadlo je navrhnuté pre špecifické hydraulické zaťaženie. Jeho vhodnosť závisí od požadovaného prietoku, celkovej výšky systému, kvality vody, podmienok ponorenia a elektrického napájania – nielen od jeho nominálneho výkonu motora.

2. Ako funguje čerpadlo?

Princíp činnosti axiálneho prietokového čerpadla je založený na prenose energie do vody cez vrtuľovité obežné koleso. Keď sa obežné koleso otáča, generuje tok primárne rovnobežný s hriadeľom čerpadla, čo umožňuje účinný pohyb veľkého množstva kvapaliny v podmienkach relatívne nízkej dopravnej výšky.

V ponornej konfigurácii motor a čerpadlo pracujú pod vodou. Motor poháňa obežné koleso priamo prostredníctvom integrovaného usporiadania, čím sa znižuje potreba konvenčných externých komponentov pohonu. Základňa typu saní podporuje jednotku a pomáha zjednodušiť umiestnenie počas inštalácie.

Základný prevádzkový proces zahŕňa nasledujúce fázy:

1. Príjem vody:Voda vstupuje do čerpadla cez navrhnutý vstupný kanál.
2. Prenos energie:Rotujúce obežné koleso prenáša mechanickú energiu na kvapalinu.
3. Axiálny výboj:Obežné koleso urýchľuje vodu v smere hriadeľa.
4. Preprava vody:Vypúšťacie usporiadanie smeruje tok do drenážneho kanála, zavlažovacieho systému alebo iného miesta určenia.

Pretože čerpadlá s axiálnym prietokom uprednostňujú prietokovú kapacitu pred výnimočne vysokým tlakom, sú obzvlášť vhodné na prepravu vody s nízkym zdvihom. Správny výber hydrauliky je nevyhnutný: čerpadlo pracujúce mimo určeného prevádzkového rozsahu môže mať zníženú účinnosť, nadmerné vibrácie alebo zvýšené požiadavky na údržbu.

3. Aké sú hlavné výhody ponorného axiálneho prietokového čerpadla sánkového typu?

3.1 Zjednodušená inštalácia

Integrovaná konštrukcia a základňa typu saní môžu znížiť potrebu komplikovaných základových prác a zarovnania hriadeľa čerpadla. To je cenné pre projekty núdzového odvodnenia, dočasné stanice na prečerpávanie vody a modernizáciu existujúcej infraštruktúry. Informácie o produkte spoločnosti Kairun naznačujú potenciálne úspory nákladov na stavebné inžinierstvo vo výške 30 % – 40 % v porovnaní s konvenčnými usporiadaniami čerpacej stanice. Skutočné úspory závisia od podmienok na mieste, rozsahu inštalácie a alternatívneho dizajnu použitého na porovnanie.

3.2 Vysoká prietoková kapacita pri nízkom spáde

Axiálna hydraulika je vhodná na premiestňovanie veľkých objemov vody cez relatívne malé výškové rozdiely. Vďaka tomu je čerpadlo praktickým kandidátom na vypúšťanie povodní, zavlažovanie poľnohospodárskej pôdy, reguláciu riek a priemyselné systémy s cirkuláciou vody.

3.3 Adaptabilita na meniace sa hladiny vody

Rieky, jazerá, nádrže a nízko položené odvodňovacie oblasti často zaznamenávajú výrazné kolísanie hladiny vody. Vhodne nakonfigurované ponorné čerpadlo môže pracovať v špecifikovanom rozsahu ponorenia bez toho, aby vyžadovalo rovnaké usporiadanie ako bežná čerpacia jednotka inštalovaná nasucho.

3.4 Ochrana pri ponorenej prevádzke

Kairun uvádza stupeň ochrany IP68, izoláciu triedy F, dvojité mechanické tesnenie a ochranné funkcie pre únik, prehriatie vinutia a preťaženie alebo stratu fázy. Tieto funkcie môžu podporovať spoľahlivú prevádzku, ak sú správne špecifikované, nainštalované a udržiavané. Kupujúci by si mali potvrdiť presný balík ochrany a monitorovania pre vybraný model.

3.5 Potenciálne výhody energie a prevádzkových nákladov

Efektívny hydraulický dizajn a vhodný výber motora môžu pomôcť znížiť spotrebu energie počas nepretržitého prenosu vody. Kairun uvádza úsporu energie približne 15 % v porovnaní s bežnými zariadeniami. Pre zmysluplné porovnanie by kupujúci mali vyhodnotiť skutočnú účinnosť prevádzkového bodu, ročné prevádzkové hodiny, tarify za elektrinu a výkon alternatívneho čerpadla.

4. Aké technické špecifikácie by mali kupujúci porovnávať?

Pred zakúpením ponorného axiálneho prietokového čerpadla typu Sled by mali inžinieri porovnať rozsah menovitého prietoku, rozsah dopravnej výšky, výkon motora, napájacie napätie a zamýšľanú aplikáciu. Nasledujúca tabuľka sumarizuje reprezentatívne modely publikované spoločnosťou Kairun.

Dôležité:Tieto údaje sú publikované modelové rady, nezaručujú, že každá kombinácia prietoku a dopravnej výšky môže byť dosiahnutá súčasne. Konečný prevádzkový bod sa musí overiť podľa výkonnostnej krivky výrobcu a skutočných systémových požiadaviek.

Ďalšie technické súvislosti nájdete na produktovej stránke ponorného axiálneho prietokového čerpadla Kairun a jeho širšieho radu ponorných axiálnych prietokových čerpadiel.

5. Kde sa dá toto čerpadlo použiť?

Vďaka kombinácii vysokého prietoku, nízkej dopravnej výšky a flexibilnej inštalácie je toto čerpadlo relevantné pre niekoľko sektorov vodného hospodárstva.

Mestské odvodňovanie a protipovodňová ochrana

Mestské úrady a dodávatelia kanalizácie môžu zvážiť toto čerpadlo na vypúšťanie dažďovej vody, nízko položené mestské oblasti, riečne odvodňovacie stanice a núdzové odstraňovanie vody. Rýchle nasadenie môže byť obzvlášť cenné, keď si povodňové podmienky vyžadujú praktickú alternatívu k vybudovaniu stáleho čerpacieho zariadenia.

Poľnohospodárske zavlažovanie

Veľké farmy a zavlažovacie projekty často potrebujú preniesť vodu z riek, kanálov, nádrží alebo iných zdrojov do poľnohospodárskych distribučných systémov. Výber vhodného modelu môže pomôcť prispôsobiť sezónnemu dopytu požadovanému objemu vody a dostupnej čerpacej výške.

Ochrana vôd a manažment riek

Projekty na ochranu vody môžu využívať axiálne prietokové čerpadlá na prečerpávanie nádrže, ekologické dopĺňanie vody, reguláciu riek a dočasné odvodnenie počas výstavby. Usporiadanie inštalácie by malo brať do úvahy meniace sa hladiny vody, hromadenie sedimentov, vstupné podmienky a prístup pre servis.

Priemyselná cirkulácia vody

Priemyselné parky a vybrané čistiarne môžu vyžadovať cirkuláciu veľkého objemu vody alebo zdvíhanie dažďovej vody. Vhodnosť čerpadla závisí od teploty kvapaliny, nerozpustených látok, korozívnosti a iných prevádzkových charakteristík. Aplikácie zahŕňajúce chemicky agresívne kvapaliny alebo abrazívne pevné látky vyžadujú špecifické kontroly kompatibility materiálov a hydrauliky.

Ďalšie informácie o širšej kategórii zariadení nájdete v článku Kairunu o ponorných čerpadlách s axiálnym prietokom na prenos vody s vysokým prietokom.

6. Ako si vyberiete správny model čerpadla?

Výber čerpadla len na základe jeho maximálneho prietoku alebo výkonu motora môže viesť k zbytočnej spotrebe energie alebo nedostatočnému výkonu. Spoľahlivejší proces výberu začína hydraulickým zaťažením a prevádzkovým prostredím.

• Určite požadovaný prietok:Vypočítajte normálnu, špičkovú a núdzovú potrebu prenosu vody v kubických metroch za hodinu.
• Vypočítajte celkovú dynamickú hlavu:Zahrňte výškové rozdiely, požiadavky na výstupný tlak a straty cez potrubia, ventily, ohyby a iné komponenty.
• Vyhodnoťte stav vody:Potvrďte teplotu, obsah piesku, nerozpustné látky a chemické vlastnosti. Kairun špecifikuje teplotu média maximálne 50 °C a obsah piesku maximálne 2 % pre referenčný produkt.
• Skontrolujte elektrické napájanie:Skontrolujte si u dodávateľa napätie, frekvenciu, dostupný výkon, spôsob spustenia a požiadavky na ochranu.
• Vyhodnoťte podmienky inštalácie:Potvrďte hĺbku vody, vôľu prívodu, podperu základne, usporiadanie vypúšťania, vedenie káblov a prístup k údržbe.
• Skontrolujte náklady životného cyklu:Porovnajte spotrebu energie, predpokladané prevádzkové hodiny, intervaly údržby, náhradné diely a náklady na inštaláciu.
• Vyžiadajte si dokumentáciu o výkone:Požiadajte o krivku čerpadla, údaje o účinnosti, rozmerové výkresy, podrobnosti o príslušnej ochrane a odporúčané prevádzkové limity.

Dobre prispôsobené čerpadlo by malo spĺňať požadovaný prevádzkový bod projektu, pričom by malo zostať v prevádzkovom rozsahu odporúčanom výrobcom. Pri projektoch s premenlivou hladinou vody alebo meniacim sa sezónnym dopytom by mali inžinieri tiež určiť, či je vhodné riadenie s premenlivou frekvenciou.

7. Na ktorých postupoch inštalácie a údržby záleží najviac?

Správna inštalácia a rutinná kontrola sú nevyhnutné na ochranu ponoreného čerpacieho zariadenia. Dokonca aj dobre navrhnutá jednotka môže utrpieť predčasné opotrebovanie, ak je vstup upchatý, elektrický systém je nesprávne nainštalovaný alebo čerpadlo pracuje mimo určených limitov.

Kontrolný zoznam inštalácie

• Zaistite základňu sanového typu podľa schválených inštalačných výkresov a podmienok na mieste.
• Udržujte požadovanú vzdialenosť medzi vstupom čerpadla a spodnou vrstvou sedimentu. Kairun odporúča pre referenčný produkt aspoň 0,5 metra, v závislosti od požiadaviek špecifických pre daný projekt.
• Nasmerujte a chráňte napájacie káble pred odieraním, rozdrvením a ostrými hranami a uistite sa, že všetky elektrické spoje sú riadne utesnené.
• Overte špecifikovaný uhol inštalácie, hĺbku ponorenia, podmienky vstupného prietoku a konfiguráciu vypúšťania.
• Pred uvedením do prevádzky skontrolujte elektrické pripojenia, ochranné zariadenia, voľnosť pohybu obežného kolesa a smer otáčania podľa postupu schváleného výrobcom.

Kontrolný zoznam bežnej údržby

• Monitorujte prevádzkový prúd, napätie, hluk, vibrácie a výkon pri vybíjaní vody.
• Zastavte zariadenie, ak dôjde k abnormálnym vibráciám, neobvyklému hluku, prehriatiu alebo neočakávaným zmenám prúdu.
• V intervaloch špecifikovaných výrobcom kontrolujte mechanické upchávky, izoláciu káblov a ochranné monitorovacie funkcie.
• Odstráňte nahromadené nečistoty a skontrolujte obežné koleso, ak si to vyžadujú prevádzkové podmienky.
• Zabráňte chodu nasucho a prevádzke mimo špecifikovaných limitov teploty vody alebo obsahu piesku.
• Pred dlhším vypnutím izolujte napájanie a postupujte podľa schválených postupov čistenia, kontroly, skladovania a reštartovania.

Intervaly údržby by sa mali upraviť podľa prevádzkových hodín, kvality vody, sezónneho používania a pokynov výrobcu. Pred kontrolou alebo servisom sa musí dodržiavať elektrická izolácia a príslušné bezpečnostné postupy.

8. Často kladené otázky

Q1: Aký je hlavný účel ponorného axiálneho prietokového čerpadla typu sane?

Jeho primárnym účelom je prenášať veľké objemy vody pri relatívne nízkej spáde. Bežné aplikácie zahŕňajú protipovodňovú ochranu, komunálne odvodňovanie, poľnohospodárske zavlažovanie, manažment riek a priemyselnú cirkuláciu vody.

Otázka 2: Koľko vody zvládne čerpadlo na saniach Kairun?

Reprezentatívne modely uvedené na produktovej stránke spoločnosti Kairun sa pohybujú v rozsahu od 500 do 15 000 m³/h. Požadovaný prietok a dopravnú výšku je potrebné pred kúpou skontrolovať podľa výkonovej krivky vybraného modelu.

Otázka 3: Eliminuje konštrukcia typu saní potrebu stavebného inžinierstva?

Môže znížiť potrebu rozsiahlych stavebných prác v porovnaní s niektorými konvenčnými zariadeniami čerpacej stanice. Stále však môžu platiť požiadavky na prípravu miesta, podperu základne, ukotvenie, prípojky na vypúšťanie, elektrickú infraštruktúru a ďalšie požiadavky na inštaláciu.

Q4: Môže čerpadlo pracovať v odpadovej vode?

Môže byť vhodný pre ľahkú odpadovú vodu alebo podobné médiá v rámci špecifikovaných prevádzkových limitov. Kupujúci by si mali pred použitím v aplikáciách odpadových vôd potvrdiť prípustné množstvo pevných látok, obsah piesku, teplotu, konfiguráciu obežného kolesa a materiálovú kompatibilitu.

Q5: Aké informácie by som mal poskytnúť pri žiadosti o cenovú ponuku?

Uveďte požadovaný prietok, celkovú výšku, charakteristiky vody, prevádzkové hladiny vody, napájacie napätie a frekvenciu, podmienky inštalácie, pracovný cyklus a umiestnenie projektu. Nákresy, fotografie alebo existujúce údaje o čerpadle môžu tiež pomôcť dodávateľovi posúdiť aplikáciu.

Otázka 6: Môže sa čerpadlo použiť na núdzové odvodnenie?

Áno, pre núdzové odvodnenie možno zvážiť správne zvolenú a nakonfigurovanú jednotku. Projektové tímy by mali overiť čas nasadenia, dostupnú energiu, smerovanie vypúšťania, hĺbku vody a skutočnú hydraulickú kapacitu potrebnú v podmienkach najvyššej povodne.

9. Záver: Výber spoľahlivého riešenia na prenos vody

Ponorné axiálne prietokové čerpadlo typu sane je praktickou možnosťou pre projekty vodného hospodárstva, ktoré vyžadujú vysoký prietok, relatívne nízku dopravnú výšku a flexibilné usporiadanie inštalácie. Jeho integrovaný dizajn môže zjednodušiť nasadenie, zatiaľ čo vhodný výber hydrauliky, elektrická ochrana a preventívna údržba pomáhajú podporovať spoľahlivú prevádzku počas životnosti zariadenia.

Pre samosprávy, dodávateľov zavlažovania, priemyselných prevádzkovateľov a projektové tímy na ochranu vody sa najlepšie rozhodnutie o nákupe začína presnými prevádzkovými údajmi a jasným pochopením obmedzení lokality. Kairun ponúka reprezentatívne modely typu saní pre rôzne požiadavky na prietok, od vidieckeho odvodnenia až po veľkoplošnú reguláciu vody. Ak porovnávate kapacity čerpadiel alebo plánujete novú inštaláciu,kontaktujte násna prediskutovanie požadovaného prietoku, celkovej dopravnej výšky, prevádzkových podmienok a špecifikácií projektu. Náš tím vám môže pomôcť vyhodnotiť vhodný model a vyžiadať si technické informácie potrebné pre vašu aplikáciu.
